A.4
Schaltpläne und Platinenlayouts
A.4.1
MEDIT MSP-Basisboard V4.04

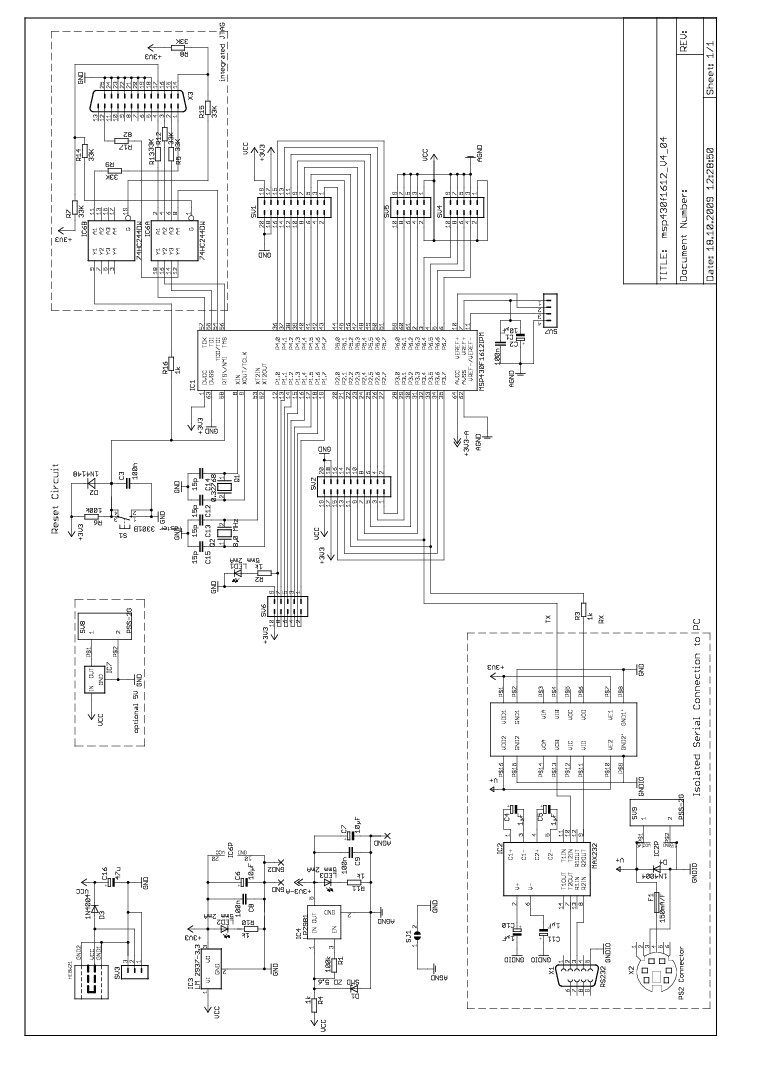

Bild A.7.:
MEDIT MSP-Basisboard V4.04 Schaltplan

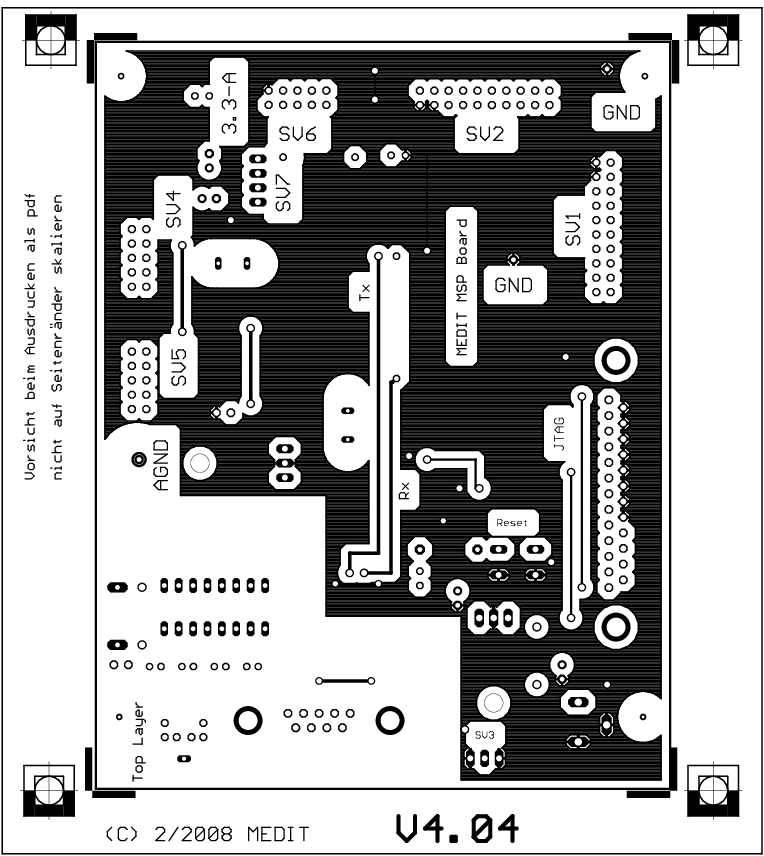

Bild A.8.:
Medit MSP-Platine V4.04 Bauteilseite

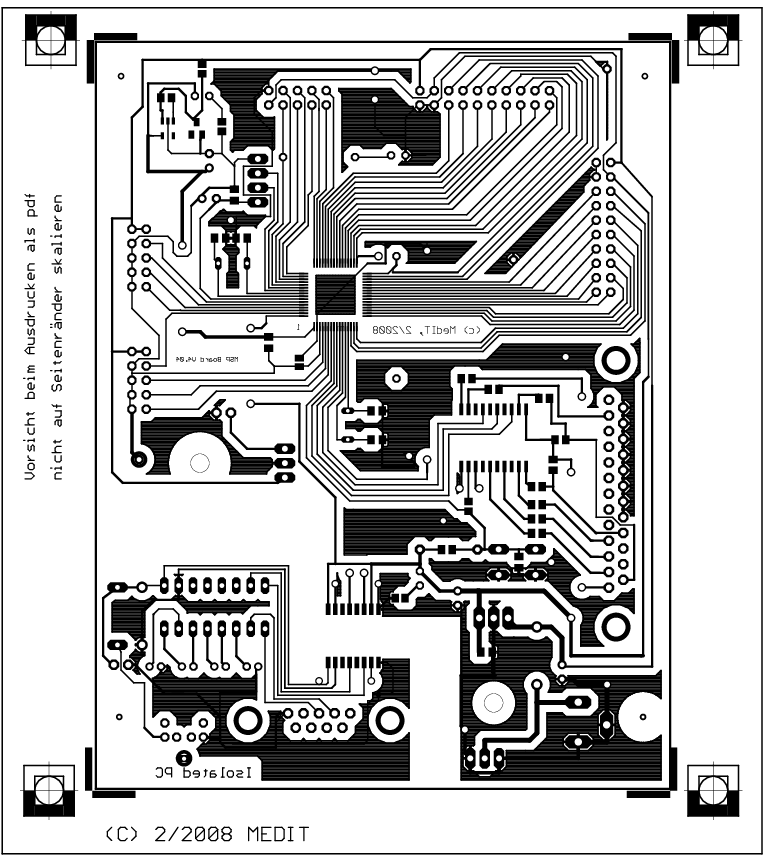

Bild A.9.:
Medit MSP-Platine V4.04 Lötseite

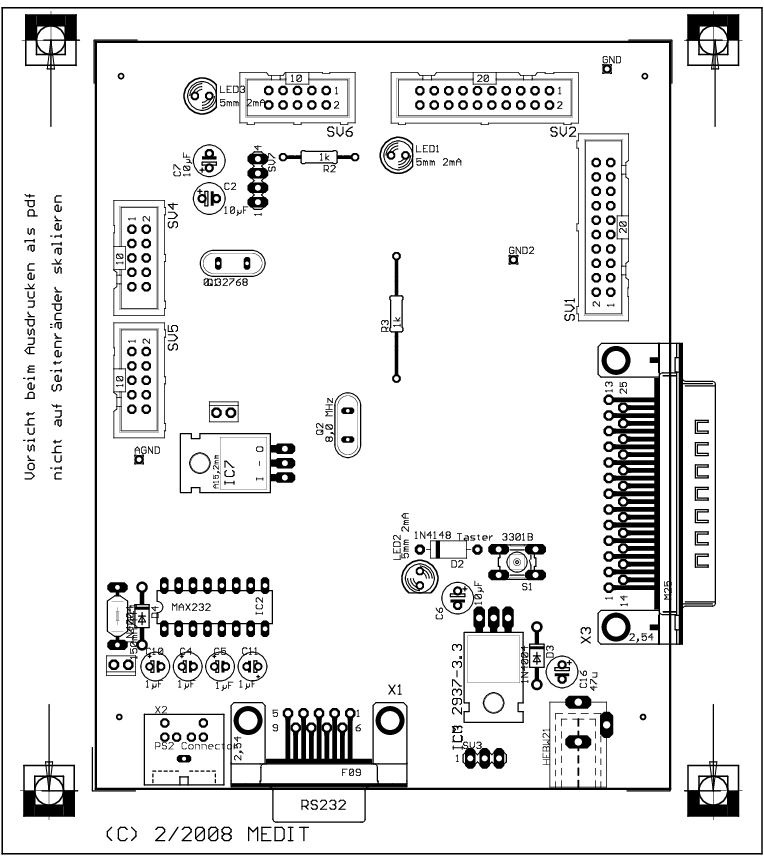

Bild A.10.:
Medit MSP-Platine V4.04 Bauteilplatzierung Oberseite

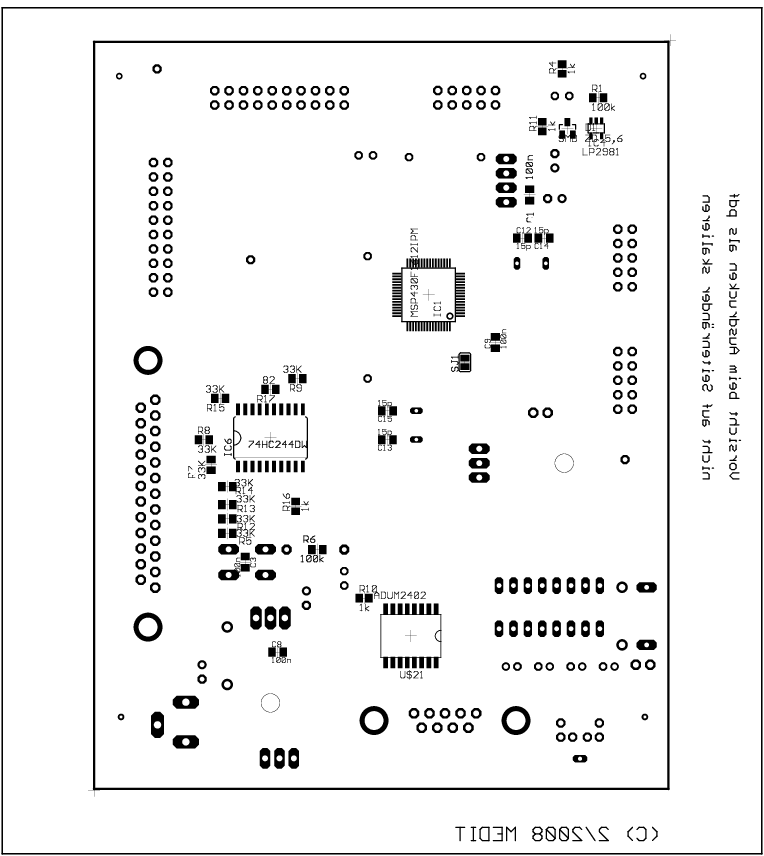

Bild A.11.:
Medit MSP-Platine V4.04 Bauteilplatzierung Lötseite
A.4.2
MSP430F1232-Platine

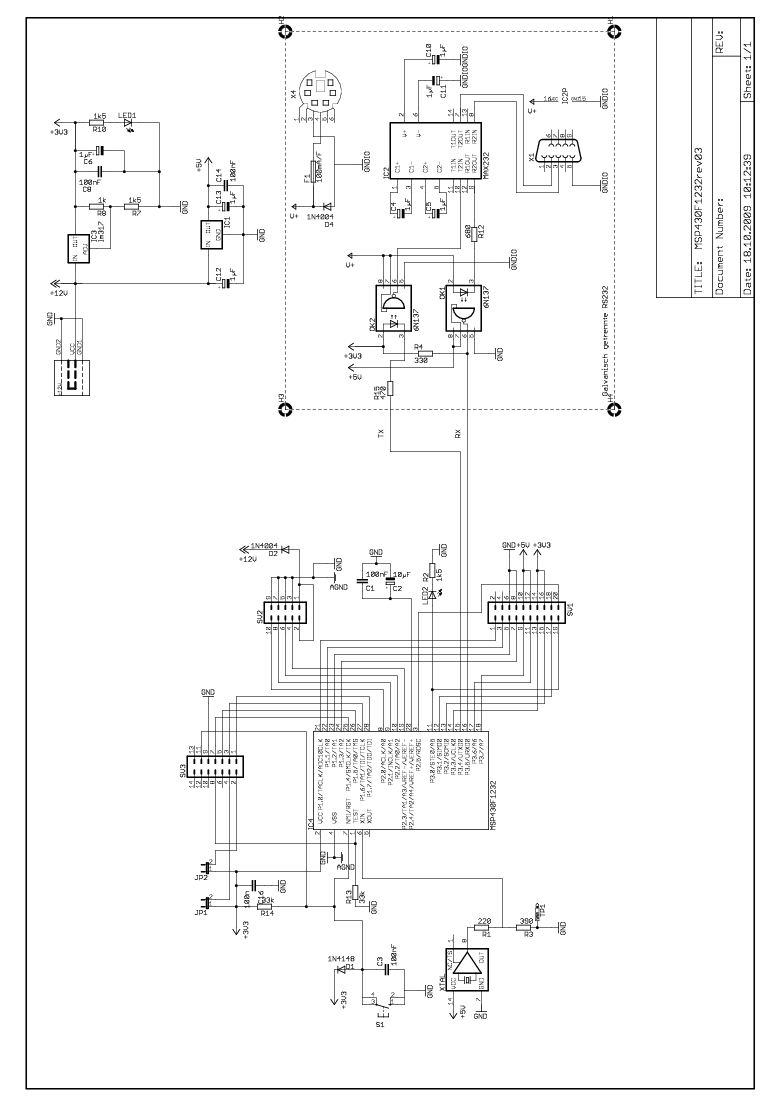

Bild A.12.:
Schaltplan für das MSP430F1232-Experimentierboard

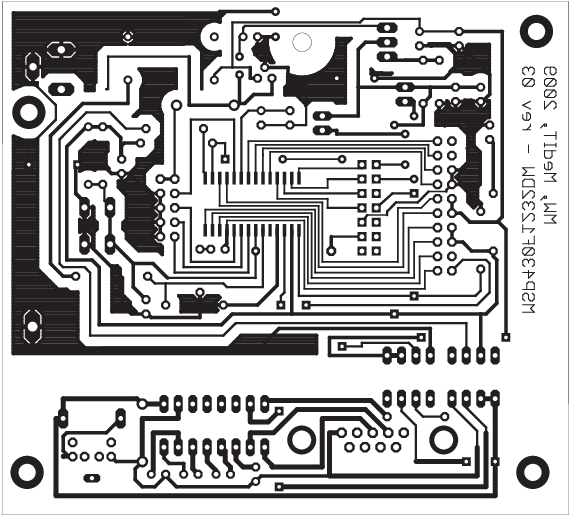

Bild A.13.:
Ätzvorlage MSP430F1232-Experimentierboard

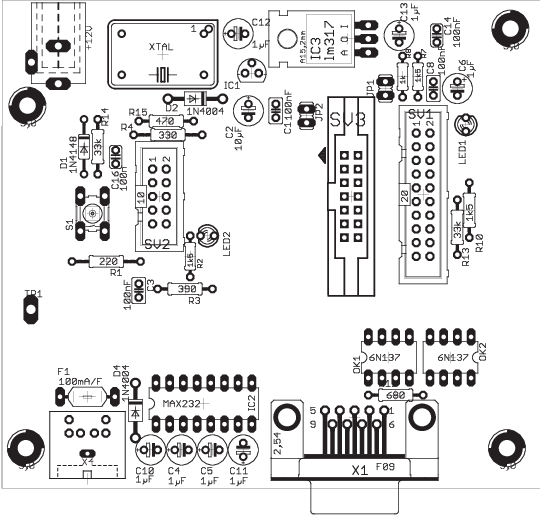

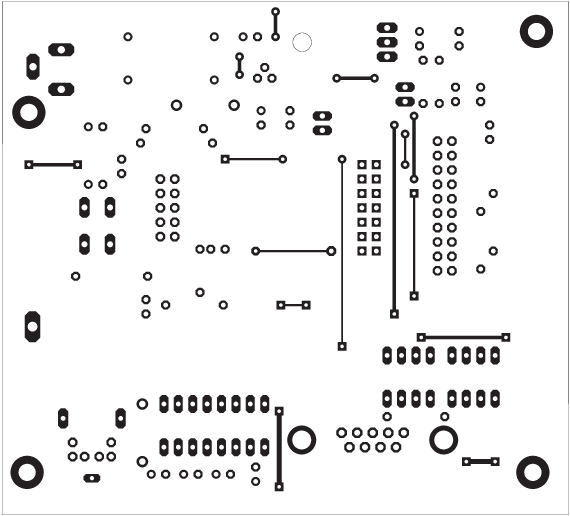

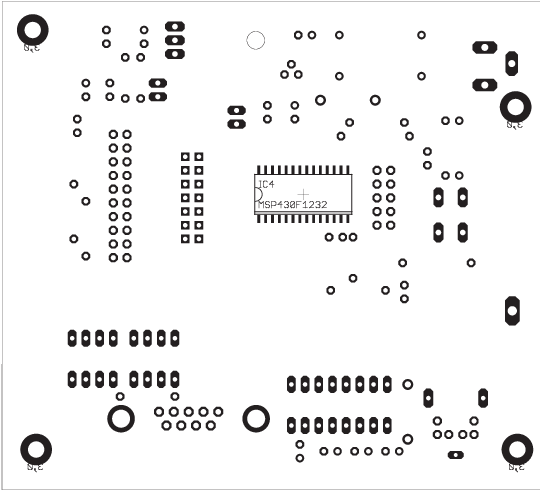

Bild A.14.:
Platzierung Komponenten MSP430F1232-Experimentierboard
A.4.3
Trägerplatine für LCD-Display und Drehimpulsgeber

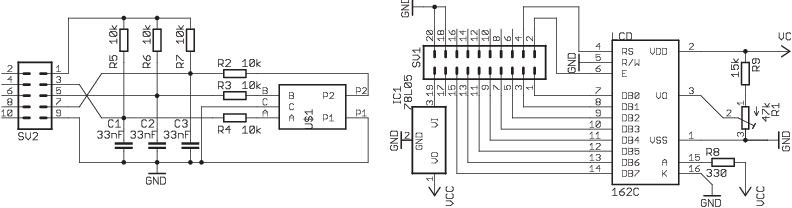

Bild A.15.:
Schaltplan für Trägerplatine LCD und Drehgeber

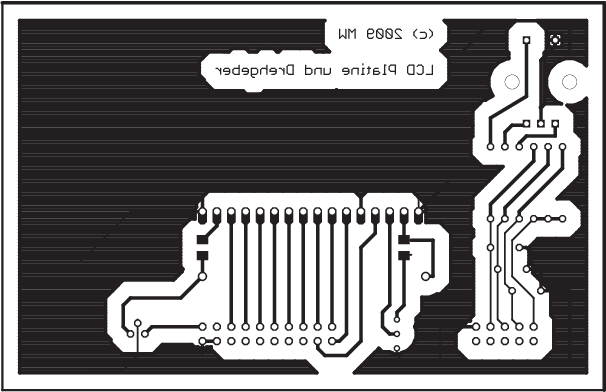

Bild A.16.:
Ätzvorlage für Trägerplatine LCD und Drehgeber

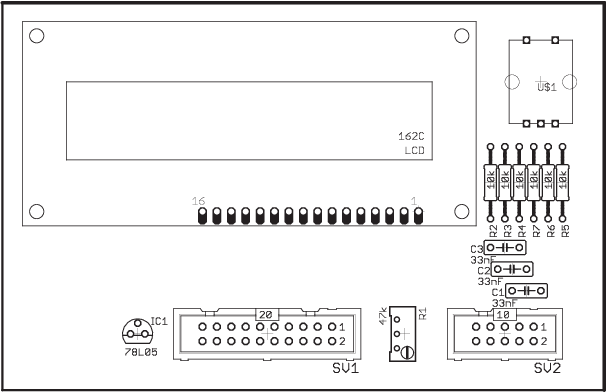

Bild A.17.:
Bauteilplatzierung

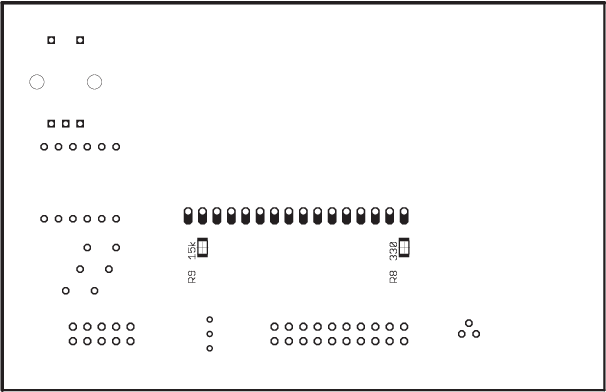

Bild A.18.:
Bauteilplatzierung Lötseite
A.4.4
MSP430F149-Headerboard
Bild A.19.:
Headerboard Ätzvorlage

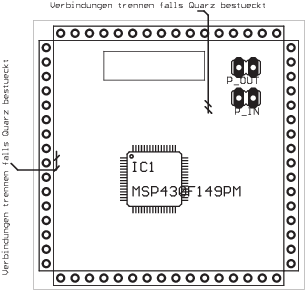

Bild A.20.:
Headerboard Bauteilplatzierung
A.4.5
JTAG-Adapter für den Parallelport

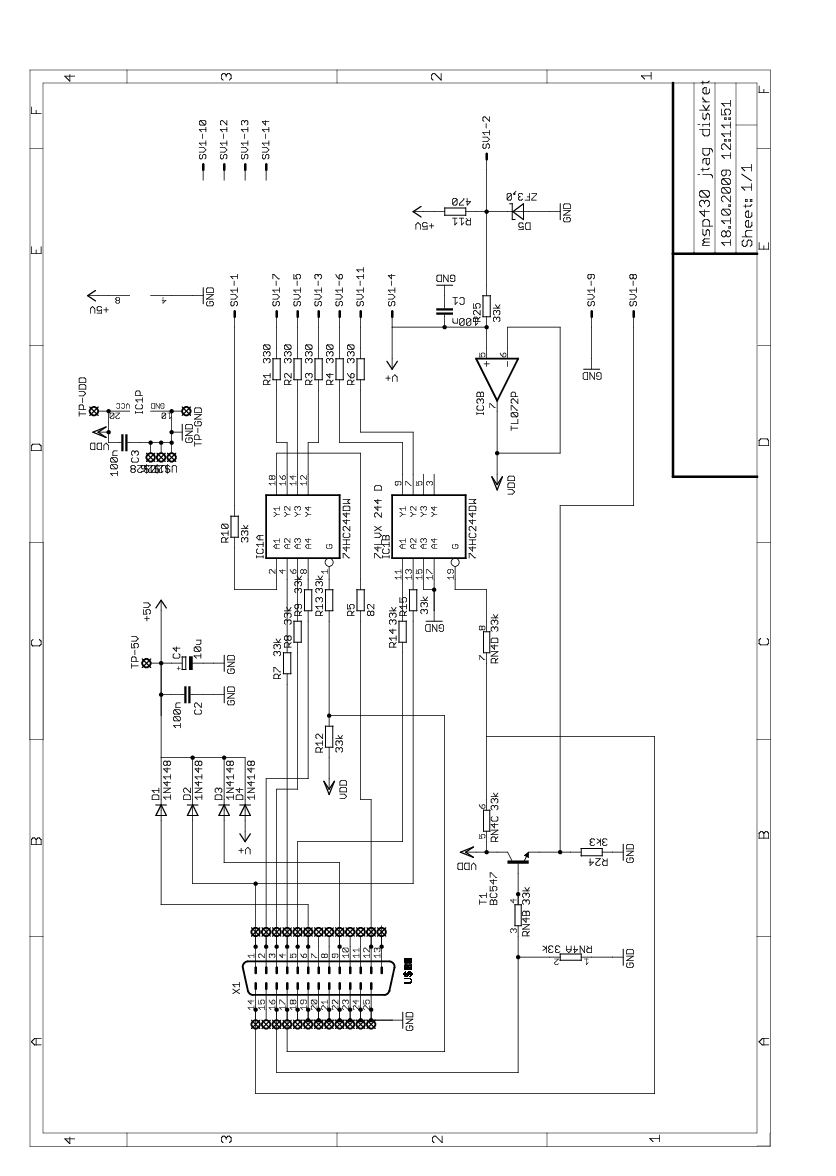

Bild A.21.:
JTAG-Adapter Schaltplan

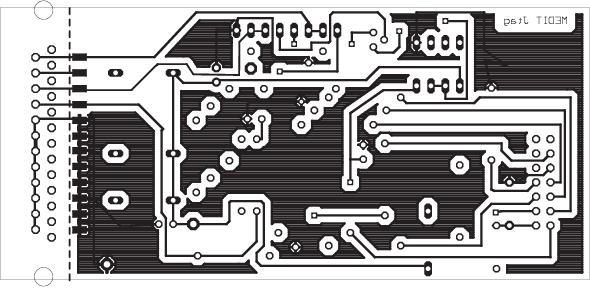

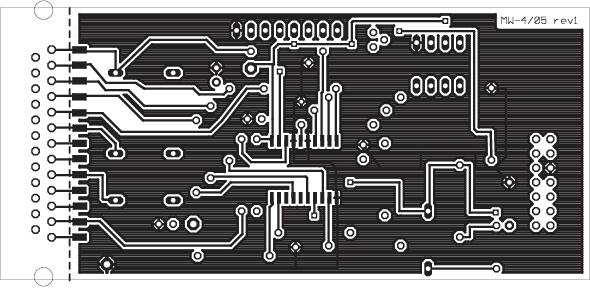

Bild A.22.:
JTAG-Adapter Lötseite

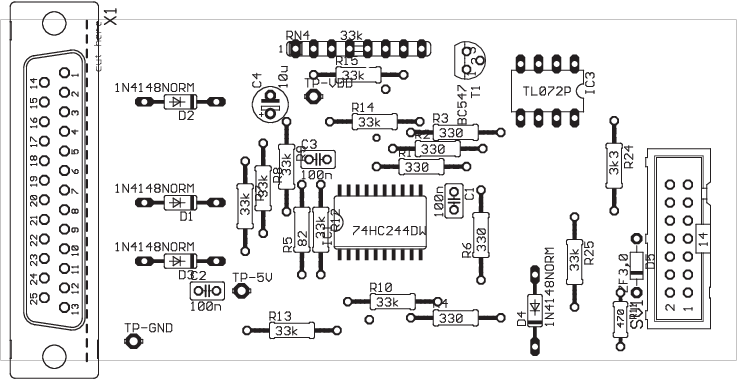

Bild A.23.:
JTAG-Adapter Bauteilseite
Bild A.24.:
JTAG-Adapter Bauteilplatzierung Lötseite
[
